水導激光加工案例：鉑銥合金芯片的精細切割
發布日期：2026-07-10 11:13 ????瀏覽量：

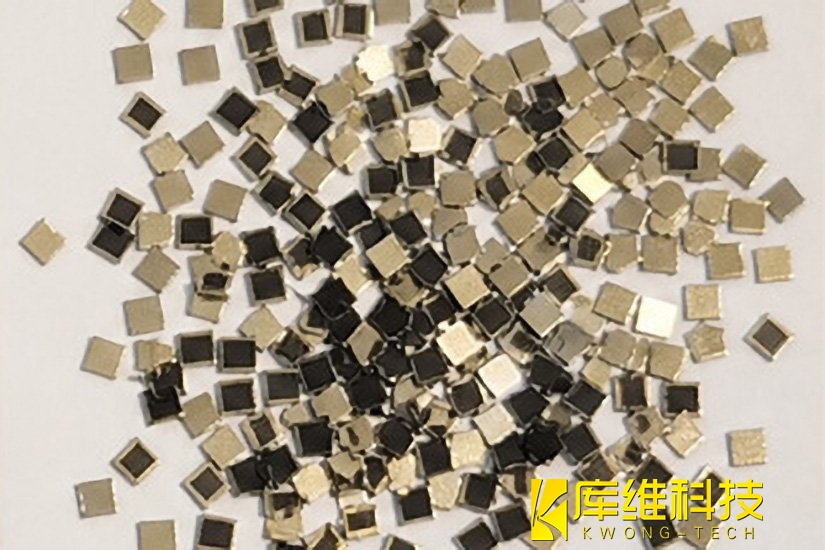

心臟起搏器、人工耳蝸植入體等這些挽救生命的精密器械，內部有一塊不起眼的核心元件：鉑銥合金（Pt-Ir）芯片。它負責將電脈沖精準傳遞至心肌或聽神經，是器械與人體之間最關鍵的"接口"。鉑銥合金因卓越的生物相容性和耐腐蝕性成為植入式電子元件的首選材料，但加工這塊芯片，卻是精密制造領域一道棘手的難題。
一、加工之難：熱變形與污染的雙重風險
鉑銥合金熔點高達1772℃，化學性質極為穩定，常規加工手段很難"奈何"它。且芯片尺寸微小、結構精密，對加工精度和表面質量的要求近乎苛刻。
傳統方案主要有兩條路線：
-
金剛石鋸片切割：機械接觸式加工，切割力不可避免，芯片在鋸切應力下容易產生微裂紋甚至崩邊，對脆性鉑銥材料而言風險很高；鋸片切縫較寬，還造成大量貴金屬損耗。
-
線切割：雖然精度可控，但會在工件表面殘留鎳、銅等電極絲材料。對于植入式器械，任何外來污染物沉積都是不可接受的，它們可能在人體長期服役中引發慢性炎癥反應。
二、水導激光技術

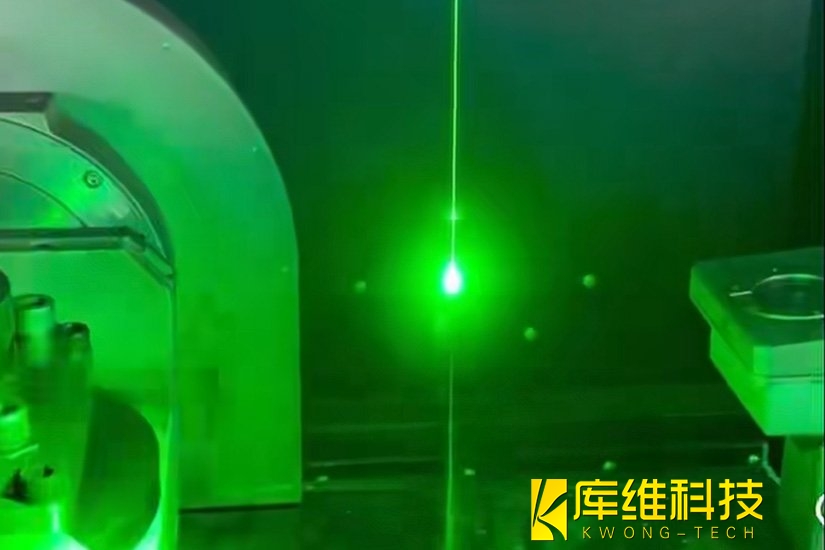

水導激光（LMJ）為鉑銥合金芯片的微細切割難題給出了它的答案。其原理是將脈沖激光耦合進一束比頭發絲還細的水射流（直徑30～80μm）中，通過水—空氣界面的全反射效應，激光被約束在水柱內部，如同一根"液態光纖"引導至工件表面完成切割。
這一設計帶來兩個核心優勢：
-
冷加工：高壓水射流持續沖刷切割區域，每次激光脈沖產生的微量熱效應幾乎瞬間被帶走，熱影響區趨近于零。對于鉑銥這類對熱敏感的貴金屬，這意味著切面附近不會發生晶格畸變或材料性能退化。
-
零污染：切割過程不接觸任何固體工具，無刀具磨損碎屑；使用超純水作為介質，杜絕了線切割中鎳、銅離子殘留的問題。切割邊緣光滑、無毛刺，切縫平行無錐度，這對需要與人體組織長期共存的植入元件至關重要。
三、關鍵加工參數
激光波長：532nm（綠光）
激光功率：40-10000W
水射流噴嘴直徑：30-80μm
水壓：50-550bar
定位精度：±2μm
重復定位精度：±0.5μm
切縫寬度：低至25μm
切割速度：最高10mm/s
表面粗糙度：Ra≤0.15μm
工作距離：5-50mm
四、實際加工效果
據實際加工案例數據顯示，相比傳統金剛石鋸片切割，水導激光切割展現出多項決定性優勢：
-
切縫極細且平行：25μm的窄切縫意味著更少的材料損耗，對于單價極高的鉑銥合金，這直接降低了單件成本；
-
非接觸加工：徹底消除機械應力引起的崩邊和微裂紋；
-
表面質量優異：切割邊緣光滑無毛刺，Ra≤0.15μm，無需后續去毛刺或拋光工序；
-
零化學污染：避免了線切割工藝中鎳、銅等雜質殘留，滿足植入式器械的嚴苛生物相容性要求；
-
加工效率更高：相比EDM電火花加工，切割速度顯著提升。
非接觸式冷加工杜絕了熱影響區的污染風險，同時將貴金屬的材料損耗降到最低，這正是水導激光技術在精密醫療器械制造中不可替代價值的一個縮影。
