水導激光加工案例：15mm厚壁氧化鋯增韌氧化鋁（ZTA）一次成切

發布日期：2026-07-03 09:56 ????瀏覽量：

先進陶瓷的加工，一直是精密制造領域的"硬骨頭"。而今天要講的這個案例，是這塊硬骨頭中最難啃的那一塊——15mm厚度的氧化鋯增韌氧化鋁（ZTA），被水導激光一氣呵成切穿，切壁光滑如鏡。其原理并不復雜：高功率激光束被耦合進一束比人的頭發絲還細的水射流中（直徑通常僅30～80微米），并通過水—空氣界面的全反射效應，被這束"水光纖"精準引導至工件表面進行切割或打孔。

與傳統聚焦激光相比，這種加工方式帶來了兩個決定性的優勢。

導光：激光束在水柱中保持近乎平行傳播，不受聚焦景深限制，因此可以實現很高的切縫深寬比，切割出的側壁平行、幾乎無錐度。
冷卻：每一次激光脈沖的"加熱-燒蝕"過程之后，材料幾乎立刻被冷卻至常溫，熱影響區被壓縮到極小甚至可以忽略。業內也因此將這項技術稱為"冷加工"：斷面無毛刺、無氧化、無重熔層，加工廢屑也會隨水流即時帶走，不會污染或粘附在工件表面。

正是這種"冷、凈、準"的特性，讓水導激光在半導體、超硬材料、精密陶瓷等對熱損傷和微裂紋極度敏感的領域，找到了用武之地。

一、材料挑戰：15mm厚的ZTA

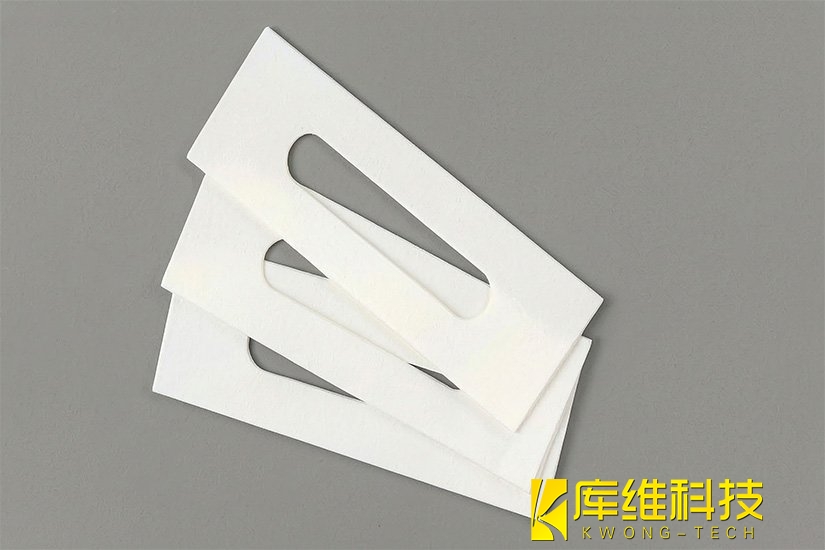

本次案例的加工對象，是氧化鋯增韌氧化鋁（ZTA）陶瓷——一種以氧化鋁為基體、摻入部分穩定氧化鋯作為增韌相的復相先進陶瓷。氧化鋯顆粒在受力時會發生應力誘導相變，伴隨體積膨脹吸收裂紋擴展的能量，從而顯著提升材料的斷裂韌性，讓ZTA兼具氧化鋁的高硬度、高耐磨性與氧化鋯的抗彎強度，廣泛應用于耐磨部件、精密刀具、電子封裝基板等場景。

但"增韌"并不等于"好加工"。ZTA本質上仍是一種極脆的先進陶瓷，硬度高、韌性有限，對局部應力和熱沖擊都非常敏感。而本案例中的工件厚度達到了15mm，對于陶瓷切割而言，這是一個相當有挑戰性的深度。

如果采用傳統的機械切割（如金剛石砂輪鋸切）或電火花等接觸式、熱效應顯著的加工方式，在如此大的切割深度下，材料內部極易因局部應力集中或熱沖擊而產生微裂紋，裂紋一旦沿晶界擴展，輕則導致切邊崩邊、斷面粗糙，重則造成工件整體斷裂、直接報廢。這也是脆硬陶瓷深度切割長期以來的行業痛點：切得越深，風險越大。

二、方案與結果

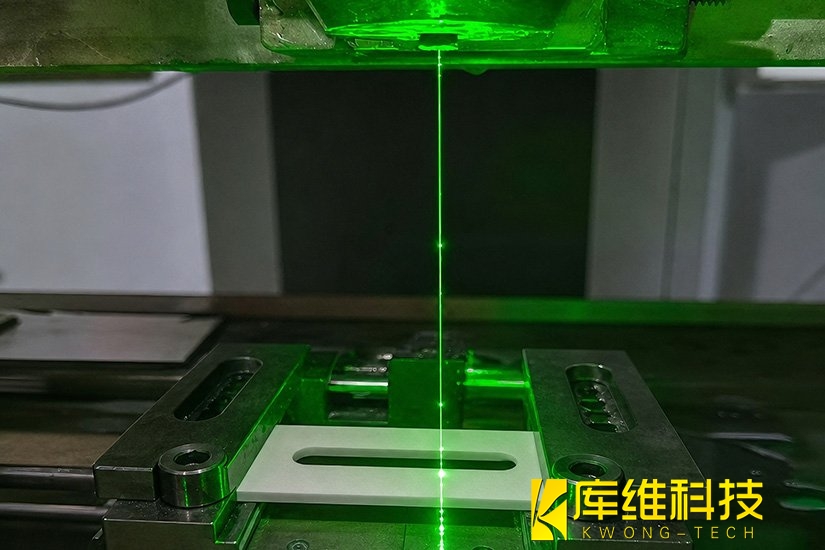

本案例采用了庫維水導激光精密加工中心KD700，KD700是一款三軸精密水導激光加工中心，天然石材基座配合龍門式線性馬達結構，定位精度±2μm，重復定位精度±0.5μm。該設備基于專利水導激光技術，將高功率激光束耦合進直徑僅30～80微米的水射流中，兼具"導光"與"冷卻"雙重作用，可實現細微切割縫寬對深度比達400:1的高精度加工能力，尤其適合ZrO?、Al?O?等脆硬陶瓷材料的深切割場景。其核心工藝參數如下：

參數	數值
激光波長	523nm（綠光）
激光功率	40-10000W
水射流噴嘴直徑	30-80μm
水泵工作壓力	50-550bar
切縫寬度	可低至30μm
工作行程（X/Y/Z）	600/600/300mm
