水導激光加工案例：陶瓷基復合材料（CMC）扇形環的精密鉆孔
發布日期：2026-06-17 10:26 ????瀏覽量：

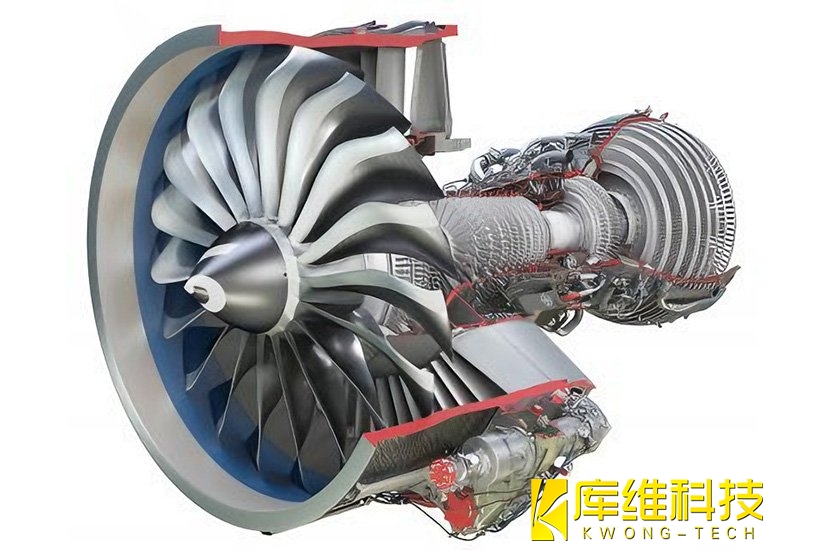

隨著航空發動機不斷追求更高的工作溫度與更輕的結構重量，陶瓷基復合材料（CMC）正逐漸取代部分高溫合金部件，被廣泛應用于機匣、扇形環、渦輪罩環等熱端結構。但也因CMC極高的硬度與脆性，讓傳統制孔工藝幾乎處處碰壁。
一、加工挑戰
CMC扇形環在發動機中承擔熱管理功能，需要加工大量精密冷卻孔。但CMC的硬度僅次于金剛石和立方氮化硼，加上纖維-基體界面結合強度低，傳統機械鉆孔面臨三重困境：
-
分層與碎裂： 鉆頭切入和切出瞬間，軸向力極易在纖維與基體界面引發分層，孔口邊緣崩裂嚴重時，剝落面積可達孔徑的200%以上。
-
刀具損耗驚人：CMC的磨耗性極強，金剛石鉆頭壽命短，頻繁換刀推高成本，且尺寸一致性難以保證。
-
效率低下：傳統磨削或機械鉆孔加工一件CMC扇形環上的孔，往往需要數小時。
二、技術方案：水導激光技術
水導激光（LMJ），這項技術由瑞士科學家于1993年首次提出，又被稱為微射流激光加工技術。其核心原理是將激光束耦合進入一道發絲般纖細的高壓水流中，借助水柱內部的全內反射效應，使激光被精確"導引"并約束在水流路徑內，從而實現兼具高精度與低損傷的材料去除。
在CMC扇形環鉆孔中，LMJ展現出獨特的優勢組合：
-
近乎零熱影響區：高壓水射流持續冷卻切削區，熱影響區控制在微米級別，遠低于常規激光加工；
-
無分層與微裂紋：溫和的"濕"激光加工不產生熱應力集中，孔壁光滑潔凈，纖維-基體界面完好無損；
-
平行孔壁，低錐度：圓柱形激光束確保孔壁近乎垂直，錐度極小，滿足航空發動機對冷卻孔幾何精度的嚴苛要求；
-
高效排屑：水射流即時沖走加工碎屑，避免切屑重凝或堆積在孔壁表面。
三、加工參數與實測結果

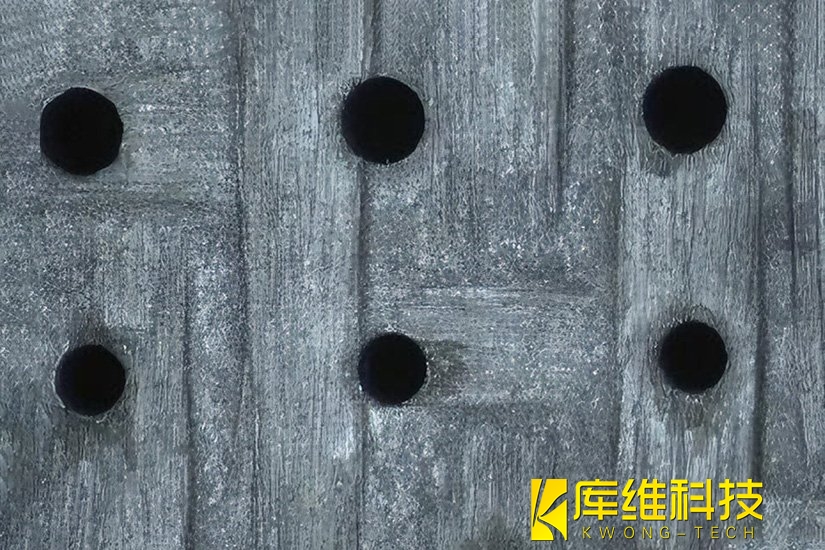

在實際測試中，LMJ展示了強勁的加工能力：在2.6mm厚的CMC扇形環上，以高達1440 mm/min的進給速度打出直徑3mm的高質量孔。
實測結果：
-
孔壁光滑，完全沒有熱應力集中導致的微裂紋和分層現象；
-
入口與出口質量優異，孔口圓度好，邊緣無纖維斷裂或基體崩缺；
-
無重鑄層與沉積物，水射流的即時冷卻和沖洗使孔壁保持原始材料特性；
-
完美滿足航空標準對熱端部件冷卻孔的質量要求。
行業頭部航空發動機制造商已將LMJ技術集成到CMC部件的量產線中。GE Aviation早在LEAP發動機CMC扇形環量產中就引入了水導激光系統，實現全自動化機器人生產，將單件加工時間從1小時壓縮至2分鐘。Rolls-Royce同樣在其制造技術中心（MTC）部署了水導激光系統，用于CMC構件的切割、銑削和鉆孔加工。
CMC扇形環鉆孔是航空制造領域典型的"材料先進、加工困難"場景。水導激光以"水導光、水冷卻、水排屑"的獨特工藝路徑，實現了無熱影響、無分層、高效率的高質量制孔，讓CMC這一先進材料從實驗室走向了發動機量產線。
