在芯片從晶圓變成一顆可以運行的處理器的漫長旅程中，焊接是至關重要的一環。無論是將芯片固定在基板上，還是建立數以百計的電氣連接，焊接質量直接決定了半導體器件的性能與可靠性。隨著芯片制程不斷縮小、封裝密度持續提升，傳統的手工焊接早已無法滿足需求，自動化焊接技術因此成為半導體制造的核心支撐。目前，半導體領域應用的自動化焊接技術主要涵蓋以下幾大類別。
一、引線鍵合
引線鍵合是半導體封裝中應用最廣泛的互連技術，它通過極細的金屬引線（金絲、銅絲或鋁絲）將芯片焊盤與封裝基板的引腳連接起來。根據能量施加方式的不同，引線鍵合又細分為三種工藝：
-
熱壓鍵合：通過加熱與壓力使金屬線與焊盤原子級結合，工藝穩定，但溫度較高（約150°C–300°C），適合金絲鍵合；
-
超聲波鍵合：利用超聲振動產生的摩擦熱實現連接，可在室溫下操作，多用于鋁絲鍵合；
-
熱超聲波鍵合：同時疊加溫度、壓力與超聲能量，綜合了前兩者的優勢，是目前業界應用最普遍的引線鍵合方式，金絲、銅絲均適用。

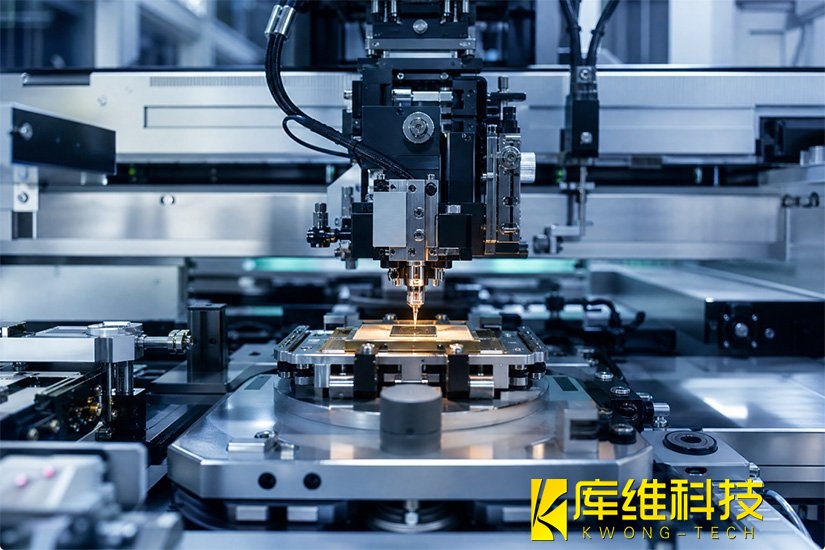

全自動鍵合機已能在精密圖像處理系統的引導下實現精確定位，鍵合速度可達每秒10根引線，在少量參數調整后便可快速切換產品，生產效率極高。
二、回流焊
回流焊是表面貼裝技術生產線上的核心工序，也是半導體元器件與PCB板連接的主流方式。其基本原理是：先將錫膏印刷到PCB焊盤上，貼裝好元件后，送入回流焊爐，爐內溫度曲線經過精密控制，依次經過預熱區、均溫區、回流區（錫膏熔化）和冷卻區，最終形成穩固的焊點。
工藝參數的精準性是回流焊質量的關鍵——爐溫曲線需綜合考量焊膏特性、PCB板材、元器件密度等多個因素。目前，真空回流焊技術正在高端封裝領域加速普及，通過在負壓環境中完成焊接，可有效消除焊點內部氣泡，顯著提升功率器件和光學封裝的可靠性。
三、波峰焊
波峰焊主要用于通孔插裝元件的自動化焊接，其工作方式是將熔融的焊錫保持為連續波峰狀態，PCB板從波峰上方勻速通過，完成所有引腳的焊接。這種方式效率極高，適合大批量、多引腳元件的生產場景。波峰焊通常與回流焊配合使用，構成完整的SMT混合封裝產線。
四、激光焊接
激光焊接憑借能量高度集中、熱影響區域極小、非接觸式作業等特點，在半導體封裝中的地位日益重要。激光束可以精準聚焦到微米級別，不僅能用于焊錫焊接，還廣泛應用于芯片級封裝中的精密連接。
近年來出現的激光焊錫技術結合了AA主動對準技術，通過高精度傳感器與閉環控制系統實時監測并補償元件位置偏差，實現微米級精度的焊點連接，在光通信器件、攝像頭模組等對對準精度要求極高的場景中優勢突出。
五、超聲波焊接
超聲波焊接利用超聲振動產生的摩擦熱和機械壓力，將兩種材料在固態下實現連接，無需助焊劑，也不引入外部熱源。在半導體領域，超聲波焊接尤其適用于動力電池極耳、高壓線束與IGBT模塊封裝等場景，可實現無接觸式焊接，避免高溫對敏感器件的損傷。
六、倒裝芯片焊接
倒裝芯片技術是先進封裝的代表性工藝：芯片以"面朝下"的方式，通過預制在芯片焊盤上的焊球與基板直接互連，省去了引線，大幅縮短了信號傳輸路徑，顯著提升了電氣性能和散熱效率。
倒裝焊的核心工藝之一是熱壓鍵合，其工藝溫度在150°C–300°C之間，壓力可達10–200MPa，可將互連間距壓縮到10微米左右，是英特爾等頭部芯片企業推動高密度封裝的關鍵技術路徑之一。
七、智能化與質量檢測技術
自動化焊接不只是"焊得準"，更要"驗得快"。自動光學檢測（AOI） 技術通過攝像頭掃描PCB或封裝基板，將采集的焊點圖像與標準參數進行比對，快速識別虛焊、橋接、偏移等缺陷，已成為半導體產線不可或缺的質檢手段。
與此同時，X射線檢測（AXI） 和 3D SPI錫膏測厚儀 進一步彌補了光學檢測的盲區，可對焊點內部氣孔、BGA（球柵陣列）封裝底部焊球等隱蔽缺陷進行無損檢測。現代智能焊接系統還整合了視覺傳感器、激光掃描器等多維感知手段，具備實時檢測、自動調參和焊接數據存檔的能力。
從引線鍵合到倒裝焊，從回流焊到激光焊接，半導體自動化焊接技術正沿著"更高精度、更小間距、更強可靠性"的路徑持續演進。隨著先進封裝需求的爆發，焊接技術也將與AI、機器視覺、閉環控制等技術深度融合，成為推動半導體產業向前的重要驅動力之一。
