壓力容器焊接，選埋弧焊還是氣體保護焊？一文講清楚
發布日期：2026-06-12 10:19 ????瀏覽量：
"該用埋弧焊還是氣體保護焊"幾乎是壓力容器焊接工藝選擇繞不開的話題。兩種工藝各有其適用場景，選錯了輕則增加成本，重則留下安全隱患。本文從原理到實踐，把這個問題說清楚。
一、埋弧焊
埋弧焊的核心原理是：焊接電弧在焊劑層覆蓋下燃燒，電弧和熔池完全與空氣隔絕，焊劑既起保護作用，又參與冶金反應，最終在焊縫表面形成一層易剝離的熔渣保護層。
主要優勢：
-
熔深大、效率高：埋弧焊可使用遠高于手工焊的電流（通常800～1500A），熔深可達手工電弧焊的數倍，特別適合中厚板（16mm以上）的長直焊縫，生產效率是手工焊的5～10倍；
-
焊縫質量穩定：全機械化或自動化操作，焊接參數恒定，焊縫成形均勻，內部氣孔、夾渣等缺陷概率低；
-
焊接環境友好：電弧埋于焊劑之下，無弧光輻射，煙塵和飛濺極少，作業環境相對清潔。
局限性：
-
只能進行平焊或平角焊，無法完成立焊、橫焊、仰焊等空間位置焊接；
-
設備體積較大，不適合小批量、多品種的復雜結構；
-
坡口裝配精度要求高，對短焊縫或曲線焊縫的適應性較差。
二、氣體保護焊
氣體保護焊以外部通入的保護氣體隔離空氣，保護熔池不受氧化。壓力容器行業常用的主要有三類：
-
TIG焊（鎢極氬弧焊）：用鎢極作為不熔化電極，惰性氬氣保護，電弧穩定、熱輸入可精確控制，焊縫潔凈度極高，但熔深淺、效率低；
-
CO?氣保焊：以二氧化碳為保護氣體，成本低廉，操作簡便，適合低碳鋼和低合金鋼，但飛濺較大、焊縫成形略差，氧化性強會導致合金元素燒損；
-
混合氣體保護焊（MAG焊）：將氬氣（70%～85%）與少量CO?（15%～30%）混合使用，兼顧了氬弧焊焊縫成形好與CO?焊效率高的優點，飛濺少，目前在壓力容器制造中使用越來越廣泛。
主要優勢：
-
適應全位置焊接，可完成平、立、橫、仰各類接頭；
-
對復雜結構、空間受限部位的焊接操作靈活；
-
TIG焊可實現對根部焊道質量的精確控制，常用于打底焊。
局限性：
-
對室外風速敏感，需要防風措施；
-
CO?氣保焊飛濺大，氧化性強，純CO?氣體不宜用于受壓主體焊縫的蓋面；
-
整體效率和熔深不及埋弧焊。
三、壓力容器焊接如何選擇？
壓力容器的焊縫按承壓程度分為A、B、C、D四類。

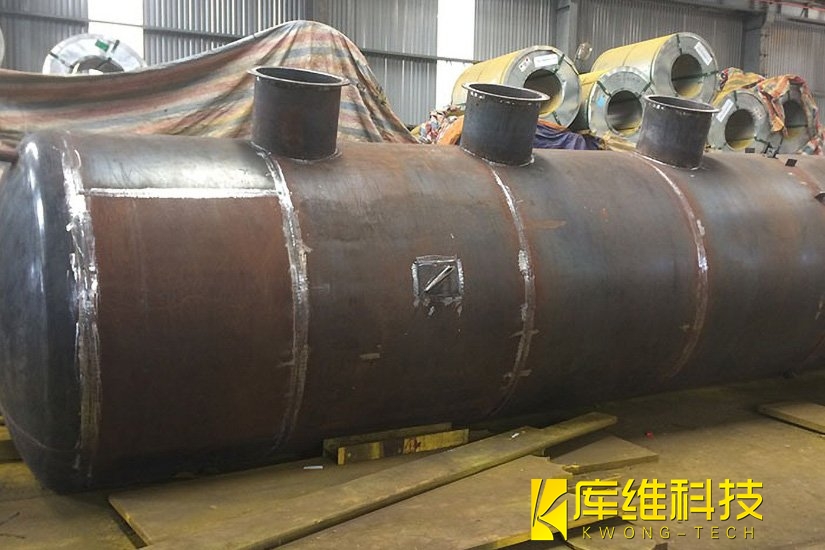

1、簡體縱縫與環縫（A、B類接頭）——埋弧焊優先
這是壓力容器最核心的受壓焊縫，對焊縫力學性能要求最嚴格。對于壁厚16mm以上的低合金鋼簡體，埋弧焊是首選。其大熔深和高穩定性可確保整條焊縫內部質量均一，配合規范的焊接工藝評定，可達到設計要求的等強度、等塑性和等韌性指標。行業規范中也明確推薦A、B類焊接接頭優先采用埋弧焊或焊條電弧焊及其組合工藝。
2、根部打底焊——TIG焊介入
大厚度坡口的打底層對熔透質量要求極高。實踐中通常采用TIG焊打底，再以埋弧焊或MAG焊填充蓋面的組合方案，兼顧根部質量與整體效率。有壓力要求的主體焊縫一般不允許純CO?氣保焊打底蓋面。
3、接管、法蘭及附件焊縫（C、D類）——氣體保護焊適用
接管與法蘭的對接焊縫、支座、裙座等非受壓附件的焊接，結構復雜且多為空間位置焊，埋弧焊難以施展，此時MAG焊或TIG焊更為合適。純CO?氣保焊一般只推薦用于裙座等非受壓附件，受壓接管對接焊縫仍建議采用MAG焊或TIG焊以保證質量。
4、不銹鋼及特種材料——氣體保護焊主導
奧氏體不銹鋼、鎳基合金等特種材料對熱輸入敏感，過高的線能量會導致晶間腐蝕或熱裂紋。TIG焊的低熱輸入、精準控制特性使其成為不銹鋼壓力容器焊接的首選，局部也可配合MAG焊提升效率。
兩種工藝本質上是互補而非競爭關系。埋弧焊以高效率、高穩定性見長，是中厚板主體焊縫的主力；氣體保護焊以靈活性和精度見長，在打底焊、復雜部位和特種材料焊接中不可替代。實際工程中，最優方案往往是兩者的有機組合，以TIG焊保根部質量，以埋弧焊提整體效率，以MAG焊補空間位置的靈活性。
相關文章
壓力容器焊接效率低？模塊化生產線如何實現產能翻倍？
特種壓力容器焊接：高溫高壓環境下的自動化工藝突破
壓力容器焊接自動化改造如何用機器人替代人工并提升良品率？
壓力容器模塊化焊接的三大核心技術：激光跟蹤+工業機器人+智能傳感
工程機械、壓力容器、能源裝備等領域的焊接效率提升路徑
在不同行業中，應如何選擇合適的焊接設備？
壓力容器焊接自動化的技術
壓力容器焊接機器人如何提升產能？這里有1個案例
