HPHT合成的單晶金剛石，是功率電子散熱襯底、超精密刀具和量子器件的核心基底材料。但從一塊厚達數毫米的HPHT晶體上切出盡量多的薄片——這個看似簡單的"切片"工序，長期是制約良率和成本的瓶頸。
一、水導激光技術
技術原理：先把水過濾、去離子、脫氣到超高純度，加壓到約 300 bar，從一個微米級寶石噴嘴（常見 φ=30~80 μm）噴出，形成一根穩定的細水束。532 nm 綠光脈沖激光被耦合進水束入口，在水—空氣界面上發生全內反射，就像光纖傳導光信號一樣——只不過這根"光纖"是水做的，直徑只有頭發絲的一半，卻能一直把光送到工件表面。
關鍵在于：每一次激光脈沖燒蝕材料的瞬間，緊隨其后的水就在沖刷、冷卻、沖走熔渣。? 它不是先切再冷，而是"邊切邊冷"，本質上逼近了一種"冷加工"。
二、HPHT金剛石切片實戰案例實況

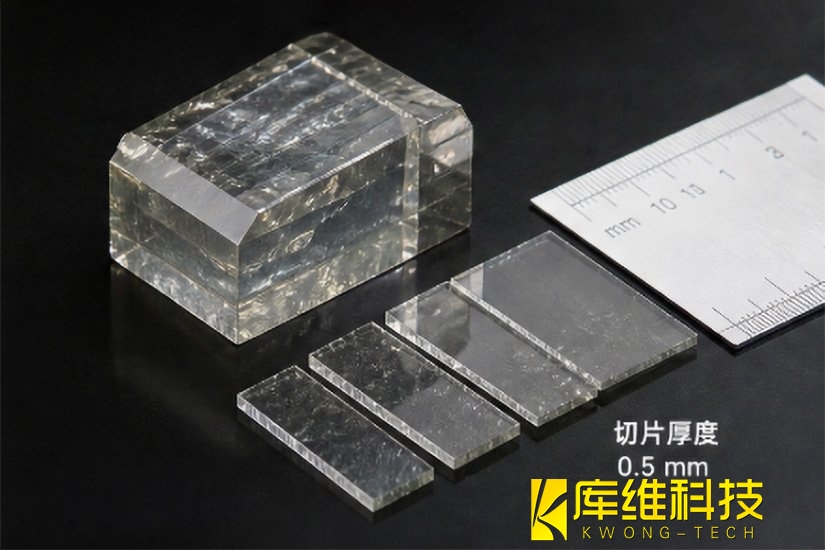

以庫維科技水導激光系統針對HPHT金剛石的切片案例為例，一塊尺寸約 33 mm × 25 mm 的HPHT金剛石晶體，目標切片厚度0.5 mm。加工團隊采用的典型工藝參數如下：
激光波長：532 nm（綠光）
激光功率：14–50 W（平均功率）
掃描速度：6–8 mm/s
水射流壓力：300bar
噴嘴直徑：50–80 μm
切縫寬度：80–100 μm
單刀切深：可達20 mm以上（翻面后累計40 mm+）
脈沖重復頻率?：6~20 kHz
在實際操作中，由于HPHT金剛石內部可能存在局部應力或雜質分布不均，加工團隊通常會引入多道次掃描策略：每道次去除約150 μm深度，配合"穿透檢測"自動判斷切穿時刻，避免過切或欠切。
三、HPHT金剛石加工效果

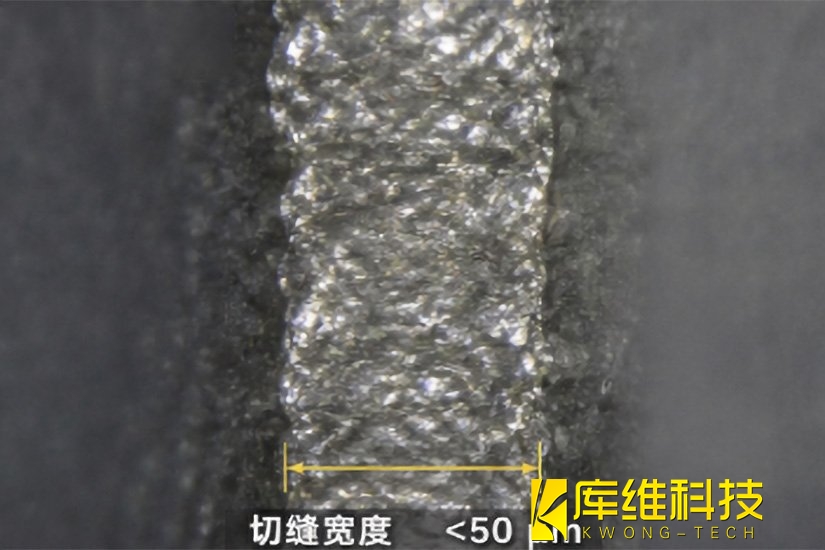

切縫損失：可控制在 <50 μm，相比傳統金剛石鋸片（通常 >200~300 μm）和常規干激光（>250 μm），材料利用率提升非常可觀。
切面粗糙度：Ra 低至 0.256 μm，切面光滑平整，后續研磨拋光工作量大幅減少；
平行度與錐度：切口側壁幾乎無錐度，可保證切片平行于任意晶向，精度達±0.1°；
熱影響區：在優化參數下約 4~8 μm，表面僅殘留極薄的石墨化層，經簡單清洗即可去除，內部金剛石相完好，拉曼光譜可檢測到清晰的金剛石特征峰（≈1332 cm?¹）。
四、為什么選水導激光？
對于HPHT金剛石這類"又硬又脆"的超硬材料，水導激光的價值不僅在于"切得動"，更在于"切得好、省得多"。圓柱形光束避免了干式激光常見的錐形切口和焦點漂移問題；極窄的切縫意味著在貴重金剛石材料上，每切一刀都能省下可觀的原料重量。
據行業反饋，部分場景下材料出片率可比傳統方式提升一倍以上。
水導激光切金剛石，技術含量不在"功率堆得多猛"，而在讓光、水和材料三者達成一個極其精致的動態平衡，這套平衡一旦調通，它就成了一把近乎冷態的、切縫只有發絲一半寬的微米級手術刀。對HPHT金剛石而言，這意味著：更高的出片率、更少的材料浪費、更干凈的切面。
