水導激光加工案例之單晶金剛石(SCD)刀具加工

發布日期：2026-05-06 10:02 ????瀏覽量：

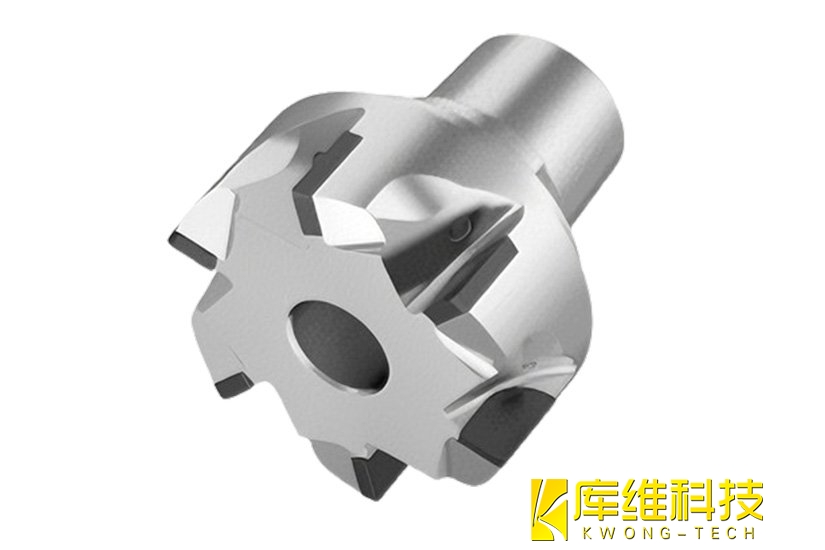

單晶金剛石（SCD）刀具堪稱"王者之刃"——它能磨出納米級刃口半徑，實現Ra值低至數納米的表面光潔度，是加工精密光學元件、半導體晶圓、高端模具的終極工具。但這把"最硬的刀"本身卻極難加工。金剛石的高硬度（可達10000HV）讓傳統研磨方法效率低下，且機械研磨容易在刀具表面產生微小溝紋和較厚的加工變質層，刃口鋸齒度往往達到幾十納米。如何高效、低損傷地切割和成形SCD刀具坯料，一直是行業痛點。

一、水導激光技術

水導激光的核心原理是利用光的全內反射現象。當激光從水射流（折射率約1.33）射向水與空氣的界面時，若入射角大于臨界角（約48.6°），激光會被牢牢限制在水柱內部傳輸——就像光在光纖中傳播一樣。水射流因此成為一根"液體光纖"，將激光能量精準導向加工區域。

這一過程中，高壓水同時扮演三重角色：導光介質、實時冷卻劑和碎屑沖刷工具。高速水流（可達數十米/秒）帶走加工產生的熱量和熔融物，使熱影響區（HAZ）被壓縮到極小水平——通常僅幾微米甚至更少。這從根本上解決了傳統激光加工熱損傷大的問題，尤其適合碳化硅、金剛石、藍寶石這類熱敏或硬脆材料。

二、為什么水導激光特別適合SCD加工

SCD刀具加工的核心挑戰在于：既要高效去除硬脆材料，又不能引入熱損傷或微裂紋。傳統方法各有局限——機械研磨效率與質量難以兼顧，放電加工存在熱影響，等離子體刻蝕又難以精確控制。

水導激光的優勢恰好對癥：

熱影響區極?。核淞鞒掷m(xù)冷卻，使熱影響區控制在微米級別，避免金剛石因熱應力產生微裂紋
切割質量高：水流的沖刷作用帶走碎屑，切割面光滑、無掛渣
精度可控：通過調整激光功率、掃描速度等參數，可精確控制切口寬度和深度
非接觸加工：無機械應力，不會對脆性的SCD造成額外損傷

三、SCD刀具的KD700設備加工實測

在SCD刀具的加工中，采用KD700水導激光加工設備進行了系統性測試，關鍵參數如下：

水射流直徑：50 μm
激光功率：25-30 W（綠光）
MCD切割速度：2.6 mm/min
熱影響區：<6 μm
邊緣波紋度：<0.5 μm
表面粗糙度Ra：<0.3 μm
位置精度：±3 μm
重復精度：±1 μm

實測效果：刀具刃口銳利度達到5 μm邊緣半徑；一次校準后連續加工20件產品，尺寸穩定，無需額外設置調整；幾何公差優于圖紙標稱值，達±0.1 mm以內；切割表面質量可直接免除后續磨削工序，大幅縮短了刀具制造周期。

應用實際價值：

省去磨削工序：傳統流程需要切割+粗磨+精磨，水導激光切割后表面質量即可達交付標準，簡化了后處理流程。
一致性好：±1 μm的重復精度確保批量生產時刀具性能穩定，避免了人工研磨帶來的離散性。
熱損傷可控：熱影響區<6 μm，遠小于傳統工藝，避免了因熱應力導致的刃口微裂紋，延長了刀具使用壽命。
適應復雜形狀：通過數控編程，可實現復雜輪廓的精密切割，靈活應對定制化需求。

水導激光技術已進入產業化階段，在半導體晶圓切割、航空發動機冷卻孔加工、醫療器械精密制造等領域廣泛應用。對于SCD刀具制造而言，這項技術正在從"可選項"變成"優選項"。
