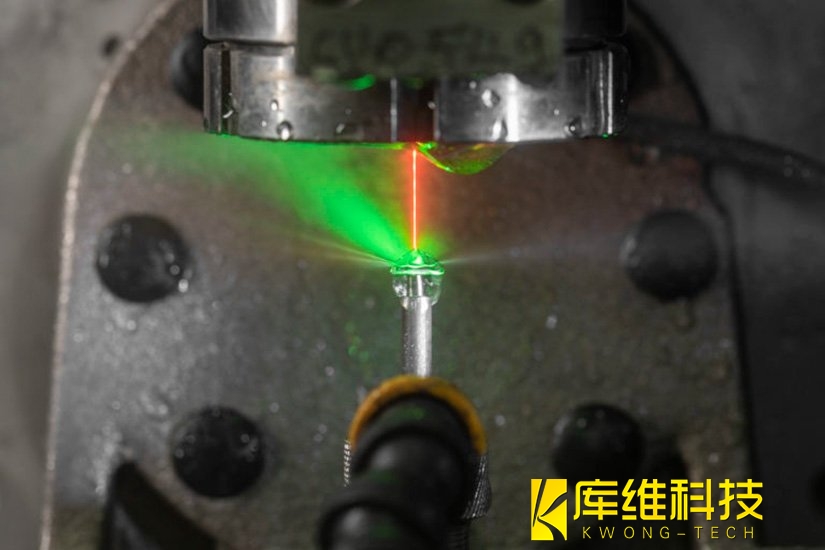

給水導激光挑選參數，就像是給一位頂級的雕刻大師準備合適的刻刀和顏料。單晶金剛石（SCD）作為“硬度之王”，對加工條件的容忍度很低。要想切得又快、又好、又干凈（無熱損傷、無微裂紋），就必須搞懂激光參數、水射流參數和運動參數這“三駕馬車”是如何協同工作的。
一、核心激光參數
1、激光波長：
對于單晶金剛石這類寬帶隙超硬材料，其對可見光的吸收率遠高于紅外光。所以 532nm（綠光）是目前加工SCD最主流、最高效的波長。部分超快激光設備也會采用515nm或355nm的波長來實現更精細的冷加工。
2、激光功率與能量密度：
單晶金剛石的燒蝕閾值極高（通常超過100 J/cm²）。功率過低會導致材料去除率極差；但功率過高又會引起過度燒蝕和石墨化殘留。
實戰參考：? 在納秒級別的水導激光加工中，功率通常設定在 12W 到 20W? 之間。研究表明，16W左右往往是一個“甜蜜點”，能兼顧較高的材料去除率和較好的刃口/表面質量。
3、脈沖寬度與重復頻率：
納秒（ns）激光：? 工業界最常用的選擇。平衡了加工效率和設備成本，配合水冷的加持，足以抑制大部分熱損傷。重復頻率多設置在 6kHz 到 20kHz? 之間。
皮秒/飛秒（ps/fs）激光：? 適合對表面質量要求極度嚴苛的場景（如量子器件、超精密切削刀具）。超快激光能將熱影響區（HAZ）壓縮到極小，但材料去除效率相對較低。
二、水射流參數
1、水射流壓力：
水壓決定了水束的穩定性和長度。壓力不足，水束容易斷裂或擴散，導致激光溢出或能量衰減；壓力過高則可能引發震動。300 bar（約30 MPa）? 是加工金剛石時非常經典且穩定的設定值。
2、噴嘴直徑：
噴嘴孔徑直接決定了水束的直徑。加工單晶金剛石通常使用 50μm 到 80μm? 的噴嘴。小孔徑（如30-50μm）適合微細加工，大孔徑（如60-80μm）則能包裹更多能量，提升深槽或厚件切割的效率與平直度。
三、掃描與輔助參數
1、掃描速度：
走得太快，能量累積不夠，切不透；走得太慢，容易導致局部過熱或切縫過寬。通常需要與激光功率匹配。實驗數據表明，在功率14W-16W的情況下，掃描速度設定在 6 mm/s 到 8 mm/s? 往往能獲得最佳的加工表面質量（最低粗糙度）。
2、輔助氣體：
高速激光和水流容易產生大量水霧。必須使用惰性保護氣體（如氦氣或氮氣）在噴嘴周圍形成氣簾，防止水珠附著在藍寶石/Diamond噴嘴或光學鏡頭上。氣體流量通常設定在 0.06 L/min 至 1.5 L/min? 之間。
避坑指南
-
定“基調”：根據加工類型（切片、開槽還是成型），先固定波長（532nm）、水壓（300bar）和噴嘴直徑（如50μm）。
-
找燒蝕閾值：固定掃描速度（如6 mm/s），從低到高調節激光功率，找到剛好能讓金剛石表面發生穩定去除的“臨界功率”。
-
優化表面質量：在臨界功率的基礎上略微提高功率（如14W-16W），微調掃描速度，觀察切縫側壁是否有微裂紋或石墨殘留，直到獲得光亮的鏡面切面。
-
留意“石墨化”：如果在加工后發現切縫邊緣有一層灰黑色的粉末，這說明你的能量密度過高或掃描速度過慢，導致金剛石局部發生了石墨化相變。此時應適當提高掃描速度或略微降低激光功率。
加工單晶金剛石的完美參數，就是在“切得動（足夠能量）”和“不受傷（水冷充分、無熱殘留）”之間找到的那個最佳平衡點。
