氧化鋁基板切割工藝全解：從材料特性到切割方案選擇

發布日期：2026-05-18 11:19 ????瀏覽量：

氧化鋁（Al?O?）陶瓷基板是電子封裝領域的"骨骼"，功率模塊、IGBT、5G濾波器都離不開它。但這塊"骨頭"硬得離譜，脆得要命，切它就像在玻璃上刻花，稍不留神就崩邊開裂。本文從材料本質出發，拆解三大主流切割方案的適用邊界。

一、Al?O?材料特性：硬度與脆性的雙重夾擊

氧化鋁的"難搞"，根子在晶體結構。α-Al?O?為六方緊密堆積，鋁氧鍵能超1000 kJ/mol，共價鍵與離子鍵混合賦予它極端力學特征：

硬度驚人：維氏硬度1600-2200 HV，莫氏硬度9級，普通刀具根本啃不動
脆性致命：斷裂韌性僅3-5 MPa·m¹/²，不到金屬1/10，應力超臨界即崩邊碎裂
導熱有限：熱導率25-33 W/(m·K)，局部溫升引發熱應力加劇開裂

一句話：硬度讓你切不動，脆性讓你切不好，低導熱讓你切著切著就裂了。

二、三大切割方案對比

1、金剛石劃片刀

高速旋轉金剛石刀輪（30000-60000 rpm）磨削去除材料。精度±50-100 μm，切縫25-35 μm，崩邊需控在10 μm內。設備40-90萬元，刀輪壽命50-100 km，運行成本低。

適合場景：薄板（≤1 mm）直線大批量生產。

短板：只切直線，機械接觸容易產生崩邊，隨著切割深度增加，側向應力會導致厚板切割效率暴跌，刀具磨損致精度衰減。

2、磨料水射流

高壓水流混磨料高速?zèng)_擊侵蝕材料。精度±100 μm，可切10 mm以上陶瓷，表面粗糙度Ra 6.3-12.5 μm。運行成本135-238元/小時（磨料+噴嘴損耗），是三者最高。

適合場景：厚板粗加工、異形件。

短板：切口寬、精度低、磨料嵌入切面影響潔凈度、運行成本吃利潤，不太適合微小電子基板的精細化作業。

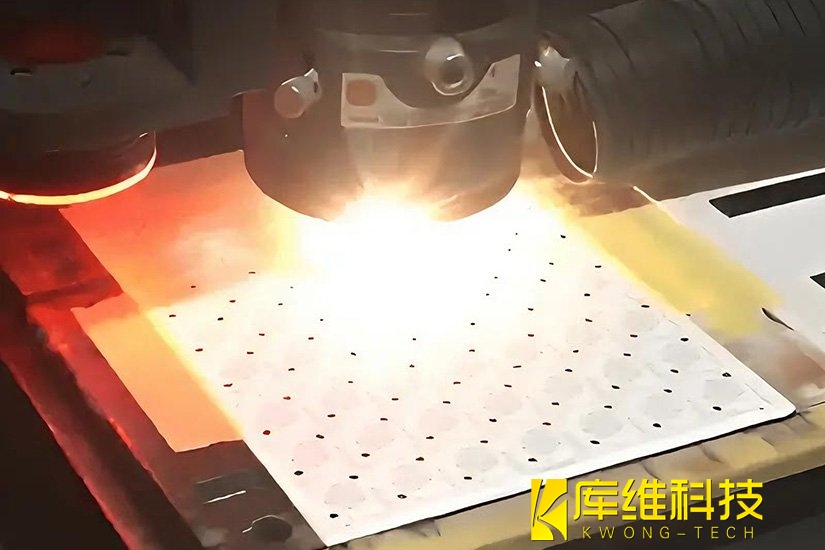

3、激光切割

聚焦激光局部熔融/氣化材料。紫外/皮秒激光精度達±5 μm，熱影響區<10 μm，光纖激光切割3 mm厚Al?O?速度80-120 mm/s。設備國產80-200萬/進口250-600萬，運行僅25-28元/小時。

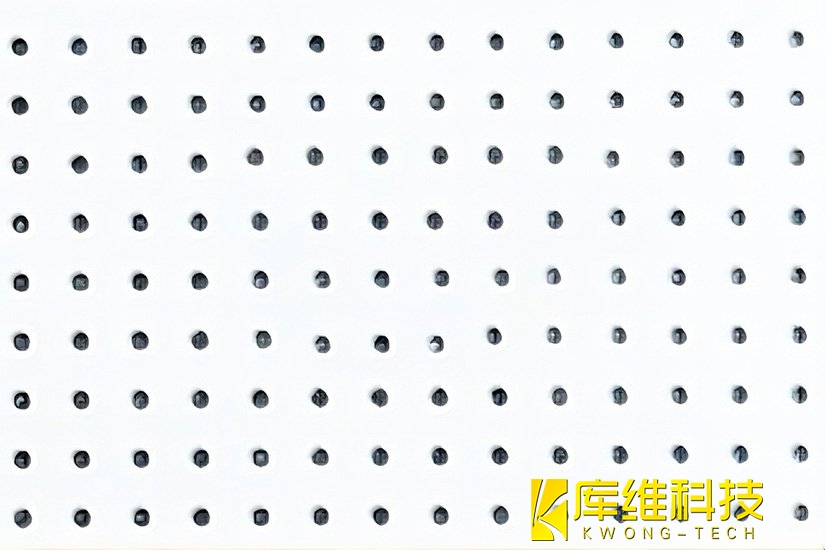

適合場景：薄板精密加工、微孔陣列、復雜異形。

短板：厚板（>5 mm）熱應力易開裂，設備初始投資高。

4、水導激光

水導激光將激光束耦合進高壓水柱（直徑30-80 μm，流速200 m/s），水流同時充當光導和冷卻介質：熱影響區壓縮至2-5 μm，錐度角僅0.2°-0.4°（傳統激光>2°），水流即時沖走熔渣免后處理，可處理>2 mm厚陶瓷。國內已實現100%國產化設備突破，隨著成本下探，在高端電子封裝領域滲透加速。

三、方案選擇建議

維度	推薦方案	理由
基板 ≤1 mm	激光切割	精度最高，熱影響可控
基板 1-3 mm	激光/劃片刀	視精度要求取舍
基板 >3 mm	水射流/水導激光	激光熱應力風險大
精度 ≤±10 μm	激光切割	劃片刀和水射流無法企及
精度 ±50-100 μm	金剛石劃片刀	成本優勢明顯
大批量直線	金剛石劃片刀	效率高、耗材低
復雜異形/微孔	激光切割	數控柔性加工
高端封裝低損傷	水導激光	兼顧精度與零損傷
