半導體行業有一條被奉為圭臬的定律：摩爾定律。它預言芯片上的晶體管數量每隔18至24個月翻一番。六十年來，這條定律驚人地準確，從1965年一顆芯片不足百個晶體管，到今天最先進芯片的晶體管密度已接近3億個/平方毫米，密度增長幅度高達數千萬倍。
一、晶體管縮小帶來的加工困境
臺積電已推進至2nm制程并規劃1.4nm節點量產，三星、英特爾也在跟進同一賽道。制程節點的數字背后，是晶體管結構從平面FinFET向全環繞柵極（GAA）納米片演進的深刻變革。隨著尺寸壓縮至原子量級，短溝道效應、漏電流等物理問題日益突出，而加工精度的容錯空間也幾乎被壓縮至零。
晶圓切割是芯片制造的關鍵一環，切得好不好，直接決定芯片能不能用。傳統機械金剛石切割在應對現代超薄晶圓時日顯乏力：高速刀具與硬脆材料摩擦產生的局部高溫可超過300℃，極易造成晶格畸變；機械應力引發的邊緣崩裂尺寸常超30μm，遠超精密器件15μm以內的要求；常規干法激光切割的熱影響區（HAZ）則高達200～500μm，是微裂紋滋生的溫床。
碳化硅（SiC）、氮化鎵（GaN）、砷化鎵（GaAs）等第三代半導體材料正在大規模進入功率器件、射頻器件的核心位置，但它們的高硬度與脆性，讓傳統加工手段幾乎束手無策。
二、水導激光加工

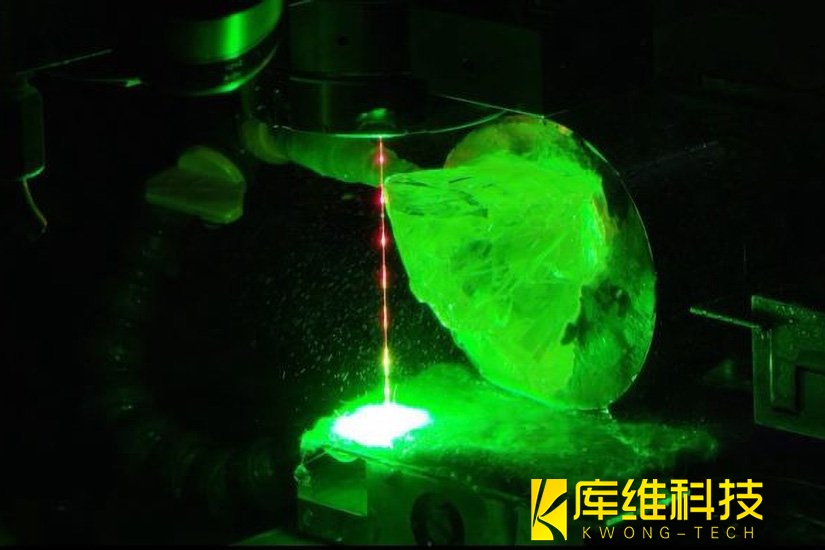

想要解決這個難題，其解題思路就藏在1993年瑞士科學家Bernold Richerzhagen的一次實驗里。他將激光束引入高壓水射流，利用水與空氣界面的全內反射原理，把激光約束在直徑僅30～80μm的水柱中穩定傳播，這就是水導激光的起點。
水導激光技術的核心，在于水流承擔了三重角色：
-
導光媒介：水對特定波長激光（如532nm綠光）透明度極高，激光能量經水柱精準傳輸至材料表面，光斑直徑可控制在50μm以下；
-
冷卻系統：高速流動的水束實時帶走切割熱量，將熱影響區壓縮至50μm以內，遠低于干法激光的數百微米量級；
-
自清潔機構：水流的沖刷動能即時清除熔融碎屑，切割面無毛刺、無殘留，免去二次清洗工序。
與傳統加工方式相比，水導激光的優勢在數據上一目了然：切割速度較傳統鋸切工藝快7～10倍，切縫寬度可縮減至80μm（傳統機械切割約200μm），錐度角穩定控制在0.2°～0.4°，較普通激光降低一個數量級。
三、加工案例落地
1、砷化鎵晶片的潔凈切割
砷化鎵是射頻晶體管的重要襯底材料，但其加工一直面臨兩大難題：切割精度差與有毒顆粒擴散。研究人員對比了水導激光與傳統精密鋸切工藝的實際表現，結果顯示水導激光切割的切縫整齊無毛刺、無碎屑，切割速度比鋸切提升7～10倍，水射流的包裹作用有效阻止了有毒砷化鎵顆粒擴散至空氣中，從根本上解決了生產環境的污染問題。
2、碳化硅晶錠的高效分片
碳化硅以莫氏硬度9.5著稱，是新能源汽車逆變器功率器件的核心材料。傳統切割工藝加工6英寸碳化硅晶錠需耗時約100小時，且邊緣崩裂率超過30%，良率不足70%。引入水導激光技術后，通過532nm綠光配合高壓水射流對晶錠內部實施改質切割，分片效率提升5倍，單晶錠切割時間縮短至10小時，崩裂率降至5%以下，切割道寬度從200μm壓縮至80μm，單片材料損耗降至8%，產線良率得到顯著改善。
3、5G芯片氮化鋁基板微孔加工
5G基站濾波器采用氮化鋁陶瓷基板，需要在0.3mm厚度的基板上加工出30μm±0.8μm精度的微孔陣列，這是傳統激光工藝的極限邊界，良率長期徘徊在78%左右，且熱損傷問題無法根治。水導激光介入后，加工速度達到800孔/分鐘，良率從78%躍升至98%，濾波器信號損耗同步降低15%，完全滿足5G高頻通信的嚴苛指標。
水導激光以"水冷+自清潔+長焦深"的組合優勢，在熱損傷、污染控制和切縫精度三個維度同時突破了傳統工藝的瓶頸。據實驗數據，水導激光在硅片切割的運行成本較機械鋸切降低約45%，當芯片越做越小，這個數字只會越來越有說服力。
