激光焊接的常見缺陷和應對措施

發布日期：2026-07-13 10:35 ????瀏覽量：

激光焊接憑借能量密度集中、熱影響區小、焊接效率高等優勢，已廣泛應用于汽車制造、電子元件、航空航天等領域，與傳統焊接方式相比具有殘余應力和變形小、非接觸式作業、成形質量好等特點。但受工藝參數、材料狀態等因素影響，飛濺、氣孔、裂紋、變形仍是實際生產中最常遇到的四類缺陷。

一、焊接飛濺

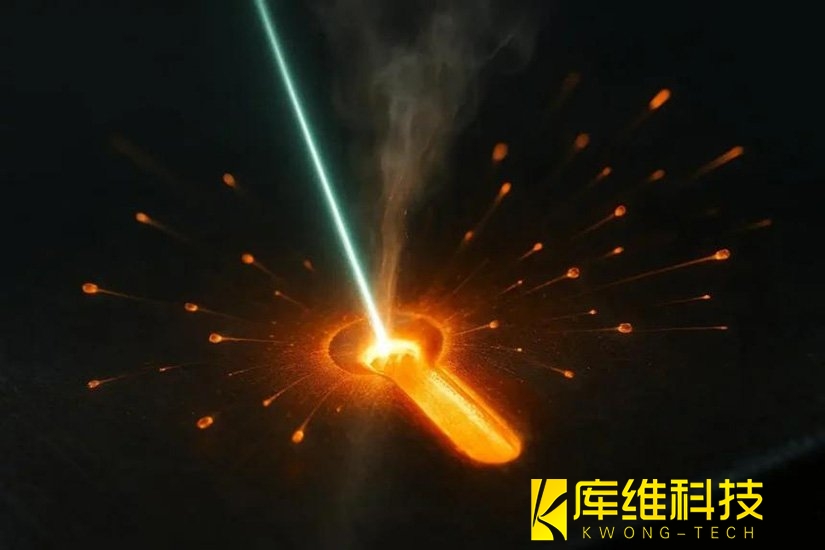

形成原因： 飛濺的本質是熔池失穩。功率密度過高或表面存在油污、氧化膜時，金屬急速汽化產生反沖壓力，將液態金屬從熔池邊緣"崩出"。鍍鋅板中鋅層在907°C急劇汽化，是最典型的飛濺源。研究表明，大氣壓下匙孔坍塌產生的飛濺量是低壓環境（10Pa）下的60倍。

防止措施：

參數優化：采用正離焦（+0.3mm左右）擴大光斑降低功率密度，使用緩升緩降脈沖波形避免能量突變。實測焊接0.8mm鍍鋅板，峰值功率從1200W降至900W配合1.5m/min焊速，飛濺量顯著下降。
焊前清潔：去除油污、氧化膜和鍍層，減少氣體爆破式飛濺。
氣量適中：使用高純氬氣（≥99.995%）同軸保護，但氣量過大會攪動熔池反而加劇飛濺。

二、焊接氣孔

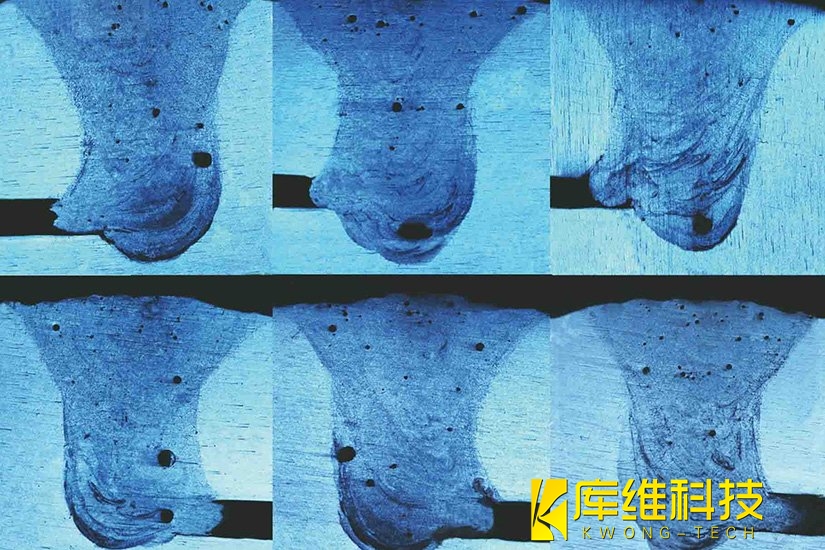

形成原因：激光焊熔池深而窄，冷卻速度快，液態熔池中生成的氣體來不及逸出，容易滯留形成氣孔；較高的激光能量密度會使金屬劇烈蒸發形成匙孔，一旦匙孔發生坍塌，同樣會誘發氣孔缺陷。

分類：大致可分為兩類，一類是表面污染或鍍鋅層揮發導致的工藝性氣孔，一類是能量輸入過高、匙孔失穩塌陷導致的冶金性氣孔。研究數據顯示，在鋁合金激光-MIG復合焊接中，不同工藝參數下氣孔率約在1.20%~3.96%之間波動，說明通過工藝參數優化能夠顯著降低氣孔率。另有實驗表明，氣孔率會隨激光功率升高、焊接速度降低、離焦量負向增大而升高。

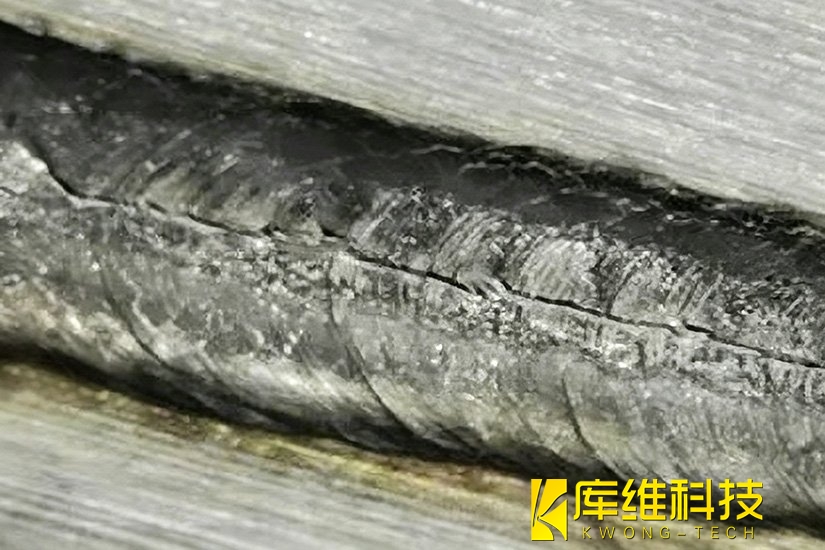

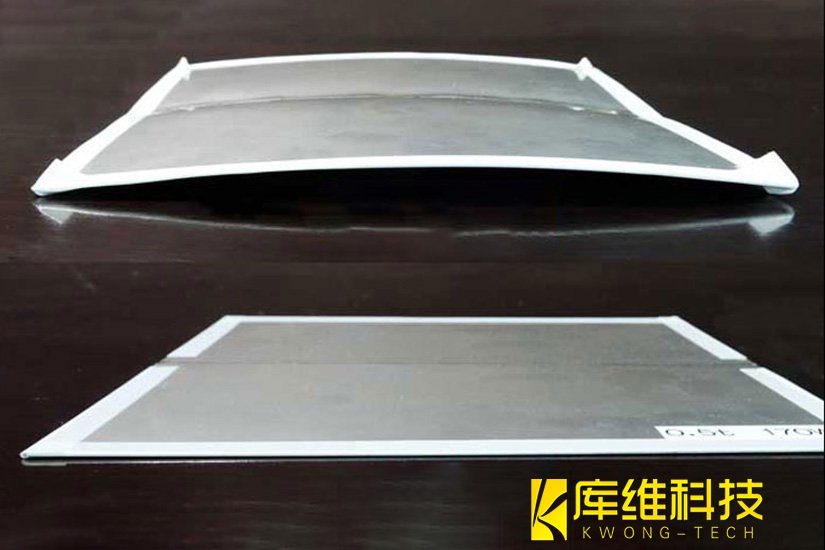

預防措施：焊前應嚴格清理工件與焊縫表面；合理控制吹氣方向可減少氣孔生成；在厚板不銹鋼等大功率焊接場景中，采用N2作為保護氣體可明顯降低焊接過程中的氣孔率；此外應針對材料特性優化功率、速度與離焦量的匹配關系。
