水導激光如何切割醫療器械中的記憶金屬支架？
發布日期：2026-07-17 10:44 ????瀏覽量：
在心血管介入治療領域，一枚鎳鈦合金支架的成敗，往往取決于焊縫邊緣的熱影響區（HAZ）。長期以來，醫療行業在“熱損傷”與“加工效率”之間艱難妥協，水導激光技術的出現，讓這條隱形的紅線有了被徹底抹去的可能。本文將以200μm厚鎳鈦合金支架的實際加工數據為例，展示水導激光在消除HAZ、提升良率方面的顯著優勢。
一、醫療行業的"隱形紅線"
心臟支架需要在血管內長期服役，對生物相容性的要求近乎苛刻，任何熱損傷都可能引發連鎖反應：
-
HAZ導致材料性能劣化：鎳鈦合金的形狀記憶效應和超彈性對溫度極度敏感，傳統激光加工產生的熱積累會改變材料微觀結構，導致支架回縮力下降、疲勞壽命縮短
-
表面缺陷引發血栓風險：傳統激光切割留下的氧化層、微裂紋和重鑄層，成為血栓形成的溫床
-
后處理成本高昂：為避免這些問題，傳統工藝需要多道打磨、拋光工序，不僅增加成本，還可能引入新的污染
行業數據顯示：傳統激光切割鎳鈦合金支架后，HAZ寬度通常在50-100μm，需要額外20-30分鐘的后處理才能達到臨床要求。而水導激光技術，正在重新定義這個標準。
二、水導激光技術
水導激光的核心原理是將高壓水射流作為"液態光纖"，通過全內反射將激光能量精準傳導至工件表面。水射流同時承擔三重角色：
-
光傳輸介質：30-80μm的水束直徑，相當于一根頭發絲
-
瞬時冷卻劑：在激光脈沖間隙立即帶走熱量
-
排屑清道夫：高壓水流沖走熔融材料，避免重鑄層形成
三、加工案例詳解

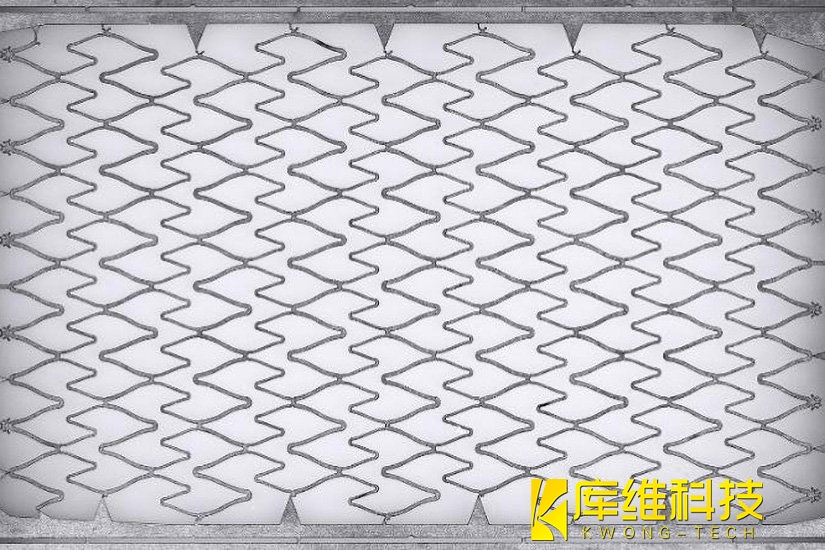

在庫維水導激光切割200μm厚鎳鈦合金支架時，采用700W脈沖峰值激光、0.08ms脈沖持續時間、800Hz重復頻率，配合40μm噴嘴和220bar水壓，實現了：
-
切割速度：4mm/s（復雜網狀結構）
-
表面粗糙度：顆粒水平<10μm
-
HAZ寬度：近乎為零，無明顯氧化層
-
后處理需求：幾乎無需額外工序
對比數據更直觀：傳統激光切割鎳鈦合金的HAZ為50-100μm，水導激光將其壓縮至<15μm，降幅達70-85% 。
四、為什么醫療行業愿意為水導激光買單？
-
生物相容性達標：水導激光設備加工后的鈦合金心臟支架和蛇骨管可直接進入臨床測試，無需額外的生物安全性處理。
-
良率提升顯著：傳統激光切割鎳鈦合金支架的廢品率約3-5%，主要來自HAZ導致的材料性能不均勻。水導激光將廢品率降至<0.5%，單枚支架的加工成本反而下降。
-
工藝窗口更寬：水導激光對鎳鈦合金管的壁厚一致性要求更低，允許±10%的壁厚偏差而不影響切割質量，這對上游管材供應商的良率要求更友好。
2025年全球水導激光切割系統市場規模達9550萬美元，醫療器械占比約10%，預計到2032年將增長至1.47億美元。隨著水導激光在可降解金屬、鎂合金、貴金屬標記物等更多生物醫用材料上的工藝適配成熟，它不會僅僅作為傳統激光的“替代方案”，而會進化為高端介入器械制造的基準工藝。
