水導激光加工案例之硅齒輪切割：高精度制造的破局者

發布日期：2025-11-07 10:11 ????瀏覽量：

在半導體封裝設備、高精度光學儀器的核心傳動系統中，由單晶硅制成的微型齒輪，對表面粗糙度、齒形精度及邊緣完整性要求極高。傳統加工方式常因熱損傷、崩邊等問題導致良率不足90%。而水導激光加工技術，成功實現了硅齒輪的高效精密切割，為行業提供了可復制的解決方案。

一、傳統加工技術

單晶硅的莫氏硬度達7，雖優于普通金屬，但其脆性特質讓加工風險陡增。傳統線切割或銑削工藝中，高速旋轉的刀具與硅材料劇烈摩擦?xí)a(chǎn)生局部高溫（可達300℃以上），導致材料晶格畸變；機械應力易引發邊緣崩裂，崩邊尺寸常超30μm，遠超精密傳動件≤15μm的要求；常規激光加工熱影響區高達200-500μm，易引發微裂紋；水刀切割中水壓沖擊導致材料碎裂，無法加工復雜結構。

二、水導激光加工技術

針對傳統加工的痛點，水導激光通過高壓微水束（直徑30-80μm）形成穩定水柱，利用全內反射原理將納秒級脈沖激光（如532nm綠光）約束于水射流中，實現非接觸式加工。其核心機制包含三重功能：

導光媒介：水對特定波長激光具有高透明度，激光能量通過水柱精準傳輸至材料表面；
動態冷卻：水流以100-200m/s速度沖刷加工區，將溫度梯度控制在±5℃以內，熱影響區寬度壓縮至50μm以內；
碎屑清除：高速水流實時帶走熔融碎屑，避免二次污染和毛刺生成。

三、落地案例

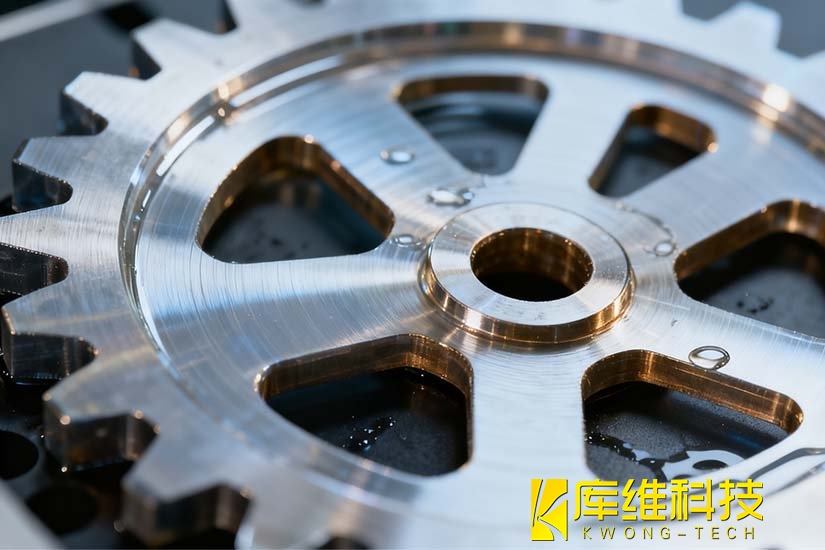

在一個 MEMS 器件硅齒輪加工項目中，采用庫維水導激光加工設備取得了顯著的成果。該項目加工的硅齒輪材質為N型單晶硅（電阻率10-20Ω·cm），目標參數為外徑Φ4.5mm、齒數24、模數0.12mm，表面粗糙度Ra≤0.8μm。技術團隊通過三步走完成工藝定型：

材料特性適配：針對硅的高透光性（1064nm激光吸收率僅15%），選用532nm綠光激光器提升能量耦合效率，并優化水束折射率匹配，減少激光散射；
參數動態校準：通過正交試驗確定最佳工藝組合——激光功率8W、重復頻率50kHz、水壓12MPa、進給速度12mm/s，兼顧效率與質量；
全流程品控：集成在線視覺檢測系統，實時監控切割面粗糙度與崩邊尺寸，不良品自動標記回溯，確保批次一致性。

最終，首件樣品經三坐標測量與掃描電鏡分析，齒形誤差≤±1.2μm，表面粗糙度Ra=0.6μm，崩邊最大值9μm，完全滿足客戶設計要求。產線導入后，單批次加工時間從8小時縮短至3小時，良率穩定在98%以上，綜合成本下降28%。

水導激光技術以“冷加工”特性重構了硅齒輪制造的工藝邊界，不僅解決了硬脆材料加工的世界級難題，更為高端裝備的輕量化、集成化發展提供了關鍵支撐。如果您也在為硅基、陶瓷等脆性材料的微齒輪、薄片切割尋找高可靠方案，不妨關注水導激光技術，它或許能成為您突破加工瓶頸的方案。
